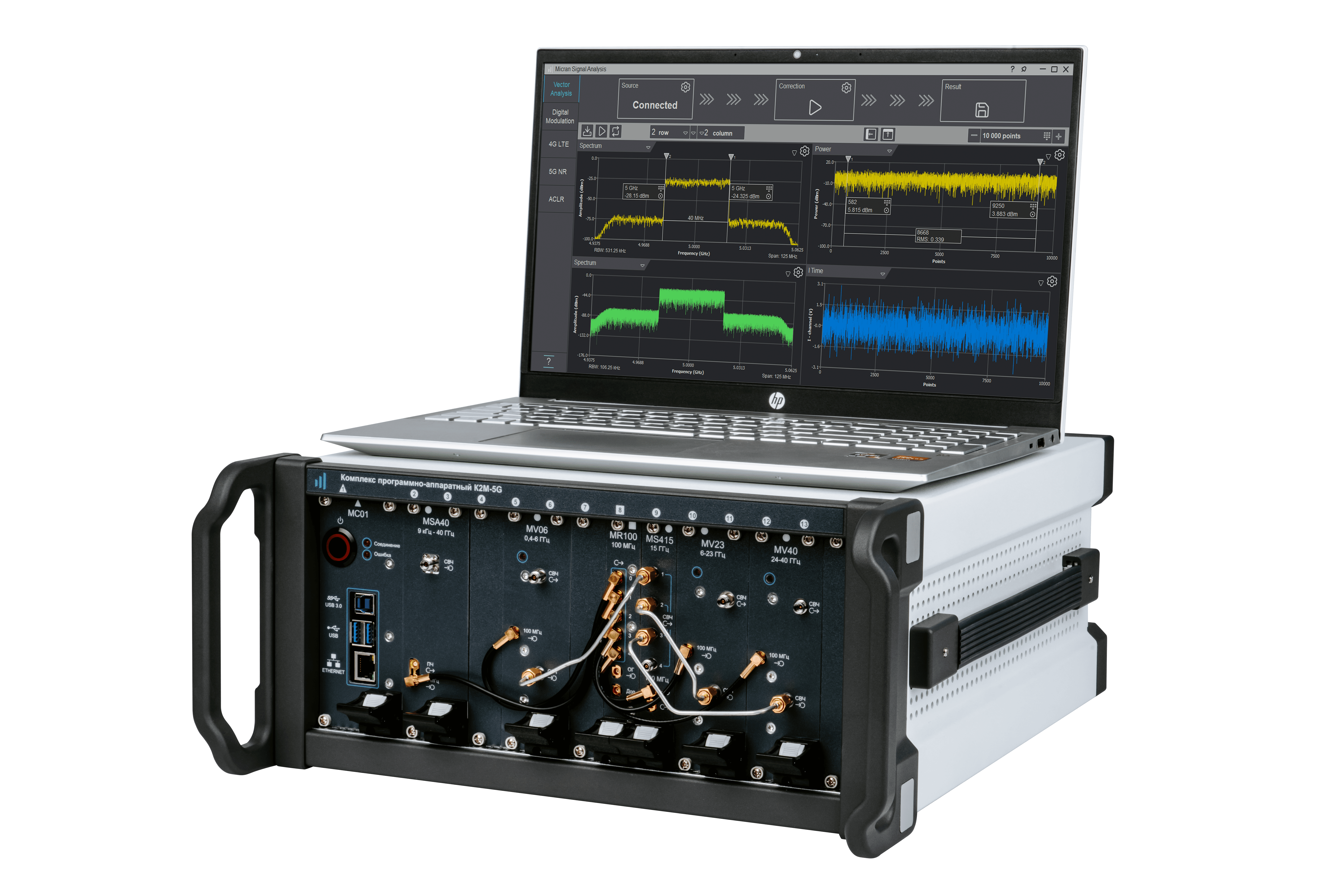

Комплекс программно-аппаратный К2М-5G
— Диапазон частот до 40 ГГц
— Уровень выходной мощности до +14 дБм
— Полоса модулированного сигнала до 320 МГц
— До 4 каналов
— Формирование сигналов стандарта 5G NR
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Комплекс предназначен для тестирования телекоммуникационного оборудования стандарта 5G NR и других современных систем цифровой связи, приёмо-передающих модулей радиолокационных станций, а также радиокомпонентов, входящих в их состав, в диапазоне частот до 40 ГГц.
Комплекс представляет собой многоканальный генератор в модульном исполнении для формирования сигналов с полосой до 320 МГц.
Состав комплекса
— Блок управления K2M-5G
— Блок управления
— Блок опорной частоты MR100
— Блок сбора данных и управления MC01
— Блок синтезатора частот MS415/MS315/MS215/MS115
— Группа передающих модулей
— Модуль передающий MV06
— Модуль передающий MV23
— Модуль передающий MV40
Программное обеспечение
Специальное программное обеспечение Signal Lab позволяет формировать сигналы стандарта 5G NR. ПО для формирования сигналов с цифровыми видами модуляции в современных системах связи обеспечивает автономность оборудования от внешних факторов.
Управление комплексом осуществляется с внешнего персонального компьютера через универсальные команды стандарта SCPI.
Модульное исполнение позволяет масштабировать систему на требуемое количество передающих устройств, уменьшить ее габариты и стоимость.
Унифицированные модули в компактном исполнении расширяют функционал генератора в области формирования модулирующих сигналов в диапазоне частот до 40 ГГц (определяется установленными модулями MV06, MV23 или MV40).
Технические характеристики
|
MV06 |
MV23 |
MV40 |
|
|---|---|---|---|
|
Диапазон рабочих частот, ГГц |
0,4…6 |
6…23 |
24…40 |
|
Уровень выходной мощности, дБм |
−40…14 * |
−20…12 * |
−20…8 |
|
Пределы допускаемой относительной погрешности установки уровня выходной мощности, дБ |
± 1,0 |
||
|
Тип соединителей выходных портов |
тип 3,5 мм (розетка) |
тип 3,5 мм (розетка) |
тип 2,4 мм (розетка) |
|
Полоса модулированного сигнала на ВЧ, МГц стандарт опция «РПА/320» |
160 — |
160 320 |
|
|
Максимальный объём памяти на каждый канал стандарт опция «РПА/320» |
128 — |
128 256 |
|
|
Опорный сигнал |
|||
|
Встроенный источник |
отсутствует |
||
|
Частота внешнего источника |
100 МГц |
||
|
Тип разъёма внешнего источника |
MCX (розетка) |
||
|
Сопротивление |
50 Ом |
||
|
Используемый источник |
MR100 |
||
|
Параметры источника несущего сигнала |
|||
|
Встроенный источник |
отсутствует |
отсутствует |
отсутствует |
|
Диапазон внешнего источника |
0,4…6 ГГц |
6…12 ГГц |
6…10 ГГц |
|
Тип разъёма |
тип 3,5 мм (розетка) |
тип 3,5 мм (розетка) |
тип 3,5 мм (розетка) |
|
Требуемый уровень мощности |
0 ± 3 дБм |
0 ± 3 дБм |
0 ± 3 дБм |
|
Используемый источник |
MS415 ** |
MS415 ** |
MS415 ** |
** Либо его модификации: MS115, MS215, MS315.
Информация может быть изменена без предварительного уведомления.
