Signal Analysis

Signal Analysis — программное обеспечение, позволяющее просматривать, редактировать и анализировать модулированные сигналы. Оно не привязано к конкретному измерительному прибору или ПО, что позволяет не ограничивать себя в выборе программных и аппаратных средств.


Режимы работы:

Режим векторного анализа сигналов «Vector Analysis»:
− предварительный анализ сигналов в частотной и временной области;
− редактирование сигналов;
− выбор участка сигнала для более детального анализа;
− конвертация форматов файлов формы сигнала.

Режим анализа сигналов стандартных видов цифровой модуляции «Digital Modulation» (опция «ACDM»):
− демодуляция сигналов с PSK и QAM видами модуляции;
− измерение параметров модулированных сигналов (EVM, MER и т.д.);
− графический анализ модулированных сигналов.

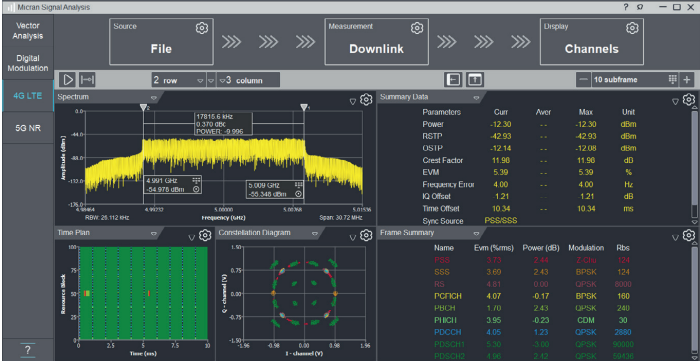

Режим анализа сигналов стандарта 4G LTE (опция «ALTE»):
− анализ параметров модулированных сигналов стандарта 4G LTE в нисходящем (Downlink) канале связи (EVM, Power, RSTP и т.д.);
− измерение параметров базовых станции стандарта 4G LTE для проведения тестирования на соответствие требованиям стандарта TS 36.104;
− графический анализ модулированных сигналов.

Режим анализа сигналов стандарта 5G NR (опция «ANR»):
− анализ параметров модулированных сигналов стандарта 5G NR в нисходящем (Downlink) канале связи (EVM, Power и т.д.);
− измерение параметров базовых станции стандарта 5G NR для проведения тестирования на соответствие требованиям стандарта TS 38.104;
− графический анализ модулированных сигналов.

В списке «Signal Analysis поддерживает:» изменить содержание списка следующим образом:
− захват сигнала с анализаторов спектра/сигнала;
− работу с файлами, сформированными программным обеспечением Signal Lab;
− сохранение сигналов в файлы, поддерживаемые векторным генератором сигналов Г7М-06 серии «Вега»;
− работу с набором форматов файлов с открытым описанием;
− измерение занимаемой полосы и мощности в каналах.


 Signal Analysis поддерживает:
— работу с файлами, сформированными программным обеспечением Signal Lab;
— работу с файлами, записанными программным обеспечением «Graphit СК4М» с анализаторов спектра серии СК4М;
— сохранение сигналов в файлы, поддерживаемые векторным генератором сигналов Г7М-06 серии «Вега»;
— работу с набором форматов файлов с открытым описанием.
