Анализаторы цепей скалярные серии Р2М
— Широкий диапазон частот: от 10 МГц до 4/20/40 ГГц
— Широкий диапазон регулировки мощности выходного сигнала: от -90 дБм (c опцией «АТА/70») до +15 дБм
— Высокая стабильность частоты и мощности выходного сигнала
— Возможность работы в нескольких коаксиальных трактах
— Одновременная работа с тремя измерительными каналами
— Возможность измерения модуля КП, КО и КСВН, группового времени задержки, динамических характеристик, параметров устройств с преобразованием по частоте, устройств в импульсном режиме, измерения с опорным каналом
— Внесён в реестр Российской радиоэлектронной продукции согласно ПП878
— Внесён в реестр Российской промышленной продукции согласно ПП719
Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»
Анализаторы цепей скалярные серии Р2М (далее — анализаторы Р2М) предназначены для измерений модуля коэффициента передачи (КП), модуля коэффициента отражения (КО), коэффициента стоячей волны по напряжению (КСВН), мощности и для формирования непрерывных гармонических сигналов. Дополнительные режимы работы анализатора Р2М позволяют контролировать динамические характеристики, групповое время задержки, параметры устройств с преобразованием по частоте и параметры устройств в импульсном режиме.
Область применения анализаторов Р2М — исследование, настройка, испытания, контроль при производстве ВЧ- и СВЧ-устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике.
Принцип действия анализаторов Р2М основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля КП, модуля КО и КСВН. Выделение и преобразование электромагнитных волн в низкочастотное напряжение производится с помощью детекторных головок и датчиков КСВ.
Серия анализаторов Р2М включает в себя три типа приборов, различающихся по диапазону рабочих частот:
-
Р2М-04А: от 10 МГц до 4 ГГц;
-
Р2М-18А: от 10 МГц до 20 ГГц;
-
Р2М-40: от 10 МГц до 40 ГГц.
Управление анализатором Р2М осуществляется с помощью внешнего персонального компьютера с установленным программным обеспечением «Graphit P2M», которое обрабатывает измеренные данные и обеспечивает отображение результатов измерений. Информационный обмен между анализатором Р2М и персональным компьютером осуществляется по интерфейсу Ethernet.
Программный интерфейс анализаторов Р2М совместим со стандартами IVI-COM и SCPI, что дает возможность управлять анализатором Р2М с помощью стороннего программного обеспечения и интегрировать прибор в автоматизированные контрольно-измерительные комплексы.
Анализаторы Р2М поставляются в нескольких модификациях, каждая из которых характеризуется определенным набором опций.
Скалярные анализаторы цепей Р2М до 4 ГГц
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка) |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка) |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип lll (розетка), расширенный диапазон установки выходной мощности до -90 дБ |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N, расширенный диапазон установки выходной мощности до -90 дБ |
Скалярные анализаторы цепей Р2М до 4 ГГц
|
Название Описание |
|
Р2М-04А/1 Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01Р» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка) |
|
Название Описание |
|
Р2М-04А/2 Анализатор цепей скалярный, 0,01…4 ГГц с опцией «11Р» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка) |
|
Название Описание |
|
Р2М-04А/3 Анализатор цепей скалярный, 0,01…4 ГГц с опциями «01Р», «АТА/70» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип lll (розетка), расширенный диапазон установки выходной мощности до -90 дБ |
|
Название Описание |
|
Р2М-04А/4 Анализатор цепей скалярный, 0,01…4 ГГц с опциями «11Р», «АТА/70» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N, расширенный диапазон установки выходной мощности до -90 дБ |
Скалярные анализаторы цепей Р2М до 18/20 ГГц
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка) |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка) |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип IX вар. 3 (розетка) |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 3.5 мм (розетка) |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 3.5 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
Скалярные анализаторы цепей Р2М до 18/20 ГГц
|
Название Описание |
|
Р2М-18А/1 Анализатор цепей скалярный, 0,01…18 ГГц с опцией «01Р» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка) |
|
Название Описание |
|
Р2М-18А/2 Анализатор цепей скалярный, 0,01…18 ГГц с опцией «11Р» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка) |
|
Название Описание |
|
Р2М-18А/3 Анализатор цепей скалярный, 0,01…20 ГГц с опцией «03Р» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип IX вар. 3 (розетка) |
|
Название Описание |
|
Р2М-18А/4 Анализатор цепей скалярный, 0,01…20 ГГц с опцией «13Р» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 3.5 мм (розетка) |
|
Название Описание |
|
Р2М-18А/5 Анализатор цепей скалярный, 0,01…18 ГГц с опциями «01Р», «АТА/70» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип III (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
Название Описание |
|
Р2М-18А/6 Анализатор цепей скалярный, 0,01…18 ГГц с опциями «11Р», «АТА/70» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип N (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
|
Название Описание |
|
Р2М-18А/8 Анализатор цепей скалярный, 0,01…20 ГГц с опциями «13Р», «АТА/70» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 3.5 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
Скалярные анализаторы цепей Р2М до 40 ГГц
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 2.4 мм (розетка) |
|
|
Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 2.4 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
Скалярные анализаторы цепей Р2М до 40 ГГц
|
Название Описание |
|
Р2М-40/1 Анализатор цепей скалярный, 0,01…40 ГГц с опцией «05Р» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 2.4 мм (розетка) |
|
Название Описание |
|
Р2М-40/2 Анализатор цепей скалярный, 0,01…40 ГГц с опциями «05Р», «АТА/70» Анализатор цепей скалярный, выходной разъем генераторно-измерительного блока тип 2.4 мм (розетка), расширенный диапазон установки выходной мощности до -90 дБм |
Программы
|
Программа управления Graphit Р2М версия 2.3.19 (текущая версия) |
11.62 МБ
23.10.2024
|
|
Драйвер, документация и примеры автоматизации SCPI (версия 1.3) |
2.09 МБ
20.08.2024
|
|
Micran Instrument Connector 1.6 (удалённое подключение для автоматизации SCPI) |
4.54 МБ
08.09.2023
|
|
Средства разработки Р2М и Г7М 1.3.2 (32 бит) |
4.78 МБ
28.11.2022
|
|
Средства разработки Р2М и Г7М 1.3.2 (64 бит) |
5.00 МБ
28.11.2022
|
|
Программа управления Graphit Р2М версия 2.3 (текущая сертифицированная версия) |
4.99 МБ
19.07.2012
|
|
Исправление некорректной работы программы управления Graphit R2M версия 2.1 rc7 с ОС Windows 7 при конвертации отчетов в формат pdf. Устанавливается на действующую программу управления. |
1.27 МБ
28.12.2011
|
|
Программа управления Р2М версия 1.5.093 (Не рекомендуется к использованию. Разработка программного продукта остановлена) |
3.98 МБ
17.10.2011
|
|
Программа управления Graphit Р2М версия 2.1rc7 |
4.52 МБ
17.10.2011
|
Руководства
| Измерение компрессии нелинейного устройства с помощью САЦ |
2.00 МБ
08.08.2024
|
| Инструкция по подключению нескольких приборов к ПК |
498 КБ
29.06.2023
|
| Измерение модулей коэффициентов передачи и отражения в волноводном тракте |
4.90 МБ
30.05.2022
|
| Измерение модулей коэффициентов передачи и отражения пассивных и активных устройств |
1.89 МБ
30.05.2022
|
| Дополнения к руководствам по эксплуатации Р2М |
3.52 МБ
20.06.2019
|
| Программа продления срока службы измерителей Р2М |
677 КБ
23.03.2014
|
| Модернизация измерителей модуля КП и КО Р2М-18 и Р2М-18/2 до уровня Р2М-18А |
1.76 МБ
11.03.2014
|
| Модернизация измерителей модуля КП и КО Р2М-04 до уровня Р2М-04А |
1.92 МБ
11.03.2014
|
| Руководство по эксплуатации Р2М-18А |
4.99 МБ
09.07.2013
|
| Руководство по эксплуатации Р2М-40 |
4.92 МБ
09.07.2013
|
| Руководство по эксплуатации Р2М-04А |
5.65 МБ
10.01.2013
|
| Руководство по эксплуатации Р2М-18/2 |
4.29 МБ
06.09.2011
|
| Руководство по эксплуатации Р2М-18 |
4.11 МБ
06.09.2011
|
| Руководство по эксплуатации Р2М-04 |
4.06 МБ
06.09.2011
|
Сертификаты
| Сертификат СТ-1 на Р2М |
3.21 МБ
24.06.2022
|
| Сертификат об утверждении типа СИ Р2М-40 |
2.26 МБ
16.04.2018
|
| Сертификат об утверждении типа СИ Р2М-04A |
547 КБ
30.05.2017
|

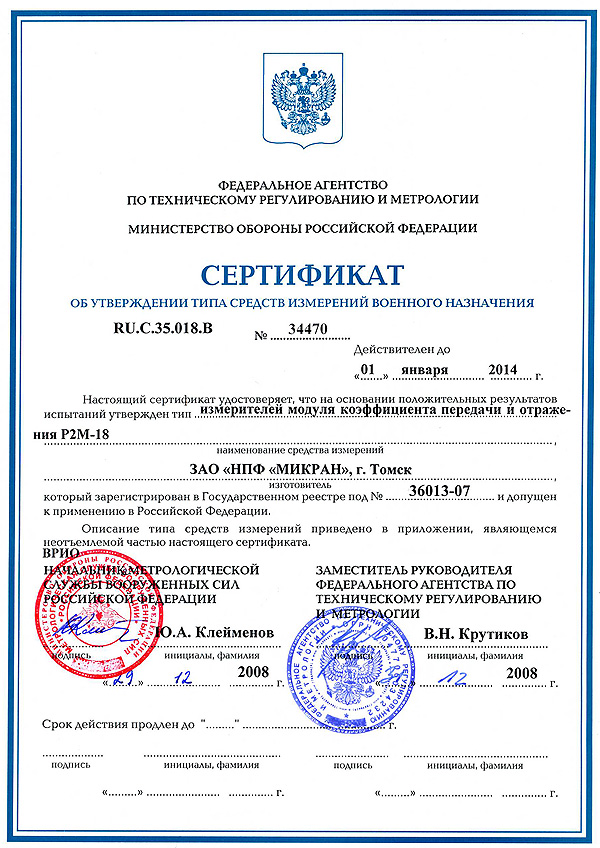

| Сертификат об утверждении типа СИ Р2М-18 |
213 КБ
01.01.2014
|

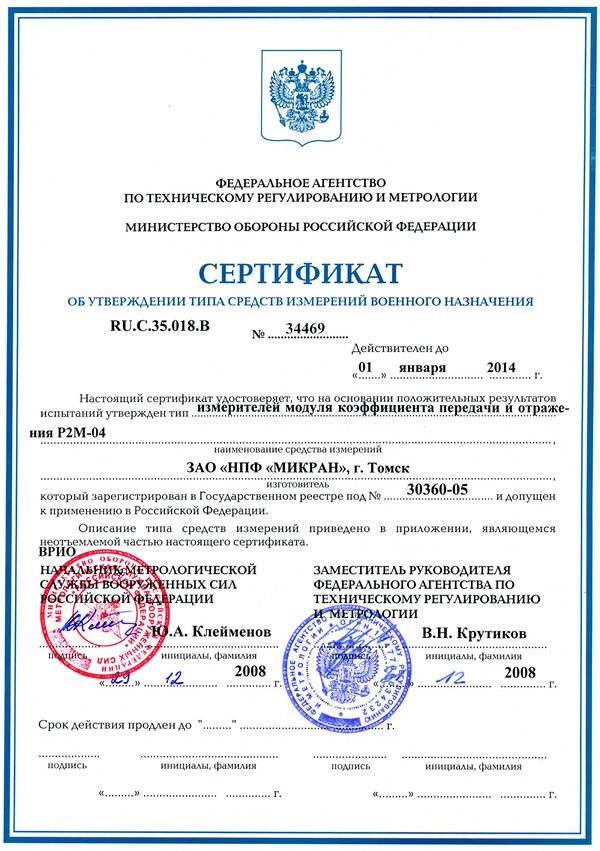

| Сертификат об утверждении типа СИ Р2М-04 |
193 КБ
01.01.2014
|
| Свидетельство об утверждении типа СИ М3М-18 |
468 КБ
03.12.2013
|

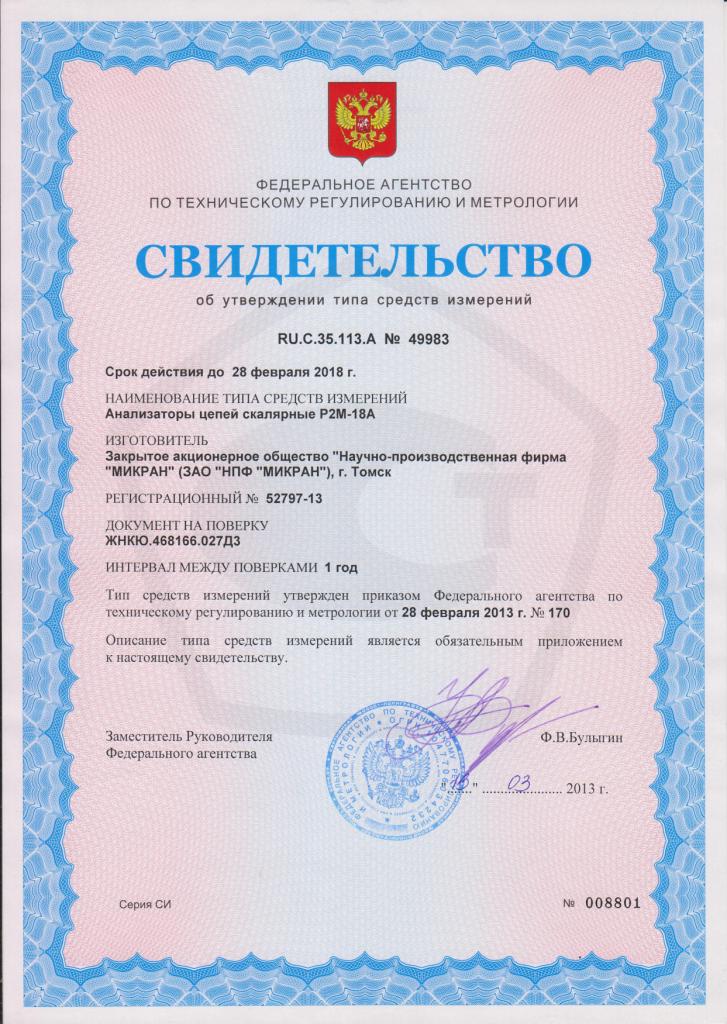

| Сертификат об утверждении типа СИ Р2М-18А |
136 КБ
28.02.2013
|
| Сертификат об утверждении типа СИ Р2М-18/2 |
172 КБ
31.12.2009
|
| Сертификат об утверждении типа СИ Р2М-18 |
188 КБ
04.12.2008
|

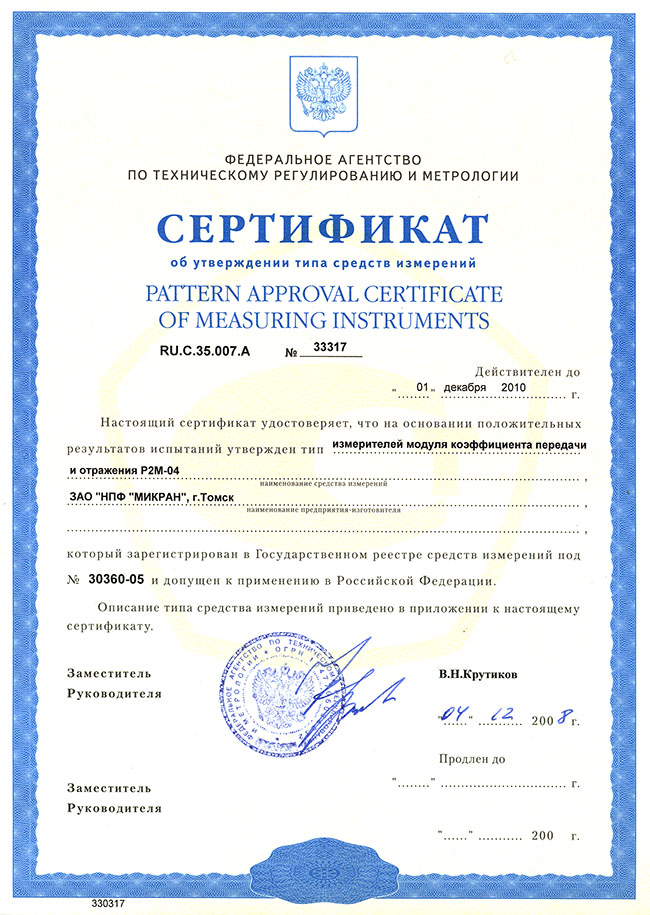

| Сертификат об утверждении типа СИ Р2М-04 |
